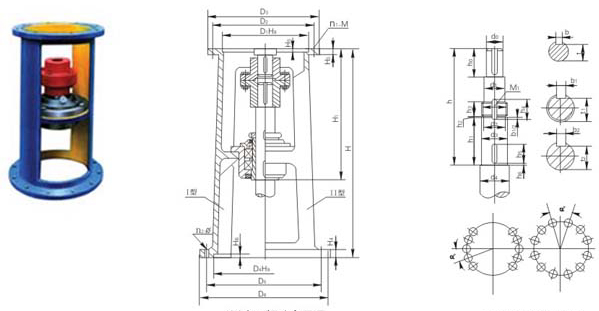

DJ、LDJ型單支點機架主要參數(shù)及尺寸

型號	H1	H3	H4	H5	H6	輸入端接口				輸出端接口
						D1	D2	D3	n1-M	D4	D5	D6	a°	n2-φ
DJ,LDJ30AB	320	15	20	4	6	140 200	160 230	190 260	4-B10 6-M12	240	285	315	Ⅰ20 Ⅱ30	10-φ14 12-φ14
DJ,LDJ35A	334	17	20	5	6	170	200	230	6-M10 （6-M12）	260	320	360	Ⅰ20 Ⅱ30	10-φ14 12-φ14
DJ,LDJ40AB	334	17	20	4	6	200 230	230 260	260 290	6-M10 6-M12	260	320	360	Ⅰ20 Ⅱ30	10-φ14 12-φ14
DJ,LDJ45A	338	20	20	5	6	200	230	260	6-M10 （6-M12）	260	320	360	Ⅰ20 Ⅱ30	10-φ14 12-φ14
DJ,LDJ55AB	372	22	24	6 5	6	270	310 305	340	6-M10 8-M16	325	400	435	30	12-φ14
DJ,LDJ65A	447	22	24	6	6	316（320）	360	400	8-M12 （8-M16）	350	420	460	30	12-φ18
DJ,LDJ70AB	447	22	24	6 5	6	316（320） 320	360	400	8-M12 （8-M16）	350	420	460	30	12-φ18
DJ,LDJ80AB	495	22	28	6 5	8	345 360	390 410	430 460	8-M16 （8-M20）	380	455	495	30	12-φ18
DJ,LDJ90A	519	22	28	7	8	400	450	490	12-M16 （12-M20）	430	510	555	30	12-φ23
DJ,LDJ100AB	535	25	28	9 5	10	455（460） 470	520	580	12-M20	480	560	600	22.5	16-φ23
DJ,LDJ110AB	660	30	25	11 6	10	520	590	650	12-M20	560	650	700	22.5	16-φ27
DJ,LDJ120A	660	30	38	11	10	520	590	650	12-M20	560	650	700	22.5	16-φ27
DJ,LDJ130AB	790	45	40	12 9	10	680	800	880	12-M30	720	810	880	18	20-φ27
DJ,LDJ140A	790	45	40	12 9	12	680	800	880	12-M30	720	810	880	18	20-φ27
DJ,LDJ150	790	45	45	14 10	12	820	940	1020	16-M30	840	940	1020	22.5	16-φ33
DJ,LDJ160	810	50	50	14 10	12	820	940	1020	16-M30	840	940	1020	22.5	16-φ33
DJ,LDJ180	910	55	50	14 10	12	960	1080	1160	20-M30	970	1080	1160	18	20-φ33

型號	攪拌軸軸端尺寸																				DJ型		LDJ型
	h（A/B）	h0	h1	h2	h3	h4	h5	h6	d0	d1	d2	M1	d3（h9）	zd4	b	b1	b2	t	t1	t2	H	重量kg	H	重量kg
DJ,LDJ30AB	250/254	53	103	3	13	22	30	3	30	32	32.8	M35×1.5	35	40	8	6	6	26	31	31.5	550	46	700	54
DJ,LDJ35A	253	53	113	3	15	24	40	3	35	42	42.8	M45×1.5	45	50	10	6	6	30	41	41.5	600	79	750	89
DJ,LDJ40AB	242/249	69	113	3	15	24	40	3	40	42	42.8	M45×1.5	45	50	12	6	6	35	41	41.5	600	79	750	89
DJ,LDJ45A	246	69	113	3	15	28	40	3	45	47	47.8	M50×1.5	50	65	14	8	8	39.5	46	46	600	84	750	94
DJ,LDJ55AB	274/272	80	118	4	15	27	40	3	55	57	57	M60×2	60	65	16	8	8	49	56	56	660	151	760	157
DJ,LDJ65A	333	87	143	4	18	32	50	3	65	71	72	M75×2	75	80	18	10	10	58	69	70	720	171	870	181
DJ,LDJ70AB	333/327	87	143	4	18	32	50	3	70	71	72	M75×2	75	80	20	10	10	62.5	69	70	720	171	870	181
DJ,LDJ80AB	371/340	91	163	4	18	32	60	3	80	81	82	M85×2	85	90	22	10	10	71	79	80	785	209	935	219
DJ,LDJ90A	375	125	168	4	20	36	60	3	90	91	92	M95×2	95	4110	25	12	12	81	89	90	805	266	955	276
DJ,LDJ100AB	386/360	134	178	4	24	42	60	3	100	111	112	M115×2	115	125	28	14	14	90	109	109.5	820	347	1020	362
DJ,LDJ110A	456	155	178	4	24	42	60	3	110	112	112	M115×2	115	125	28	14	14	100	108	109.5	1100	533	1150	537
DJ,LDJ120A	456	155	178	4	24	42	60	3	120	122	122	M125×2	125	140	32	14	14	109	119	119.5	1100	553	1150	557
DJ,LDJ130AB	570/570	197	208	4	28	46	70	3	130	135	137	M140×2	140	150	32	14	14	119	132	134.5	1200	723	1400	754
DJ,LDJ140A	570	197	208	4	28	48	70	3	140	145	147	M150×2	150	160	36	16	16	128	142	144	1200	743	1400	774
DJ,LDJ150	根據(jù)減 速機型 號而定	210	208	4	32	52	70	3	150	155	156	M160×3	160	170	36	16	16	138	152	154	1200	765	1400	798
DJ,LDJ160		210	227	4	32	52	80	3	160	165	166	M170×3	170	180	40	16	16	147	162	164	1200	780	1400	820
DJ,LDJ180		235	242	4	36	58	90	3	180	185	186	M190×3	190	200	45	18	18	165	180	182	1280	887	1400	933

注：圖示所“h”僅與本樣本BLD、LC－Ⅱ、DC-Ⅱ系列減速機相配，如選用其他型號或其他廠家減速機，“h”需另行計算。增高后的LDJ型機架其下部空間高度可容納205、206或207雙端面機械密封。
